Produits industriels

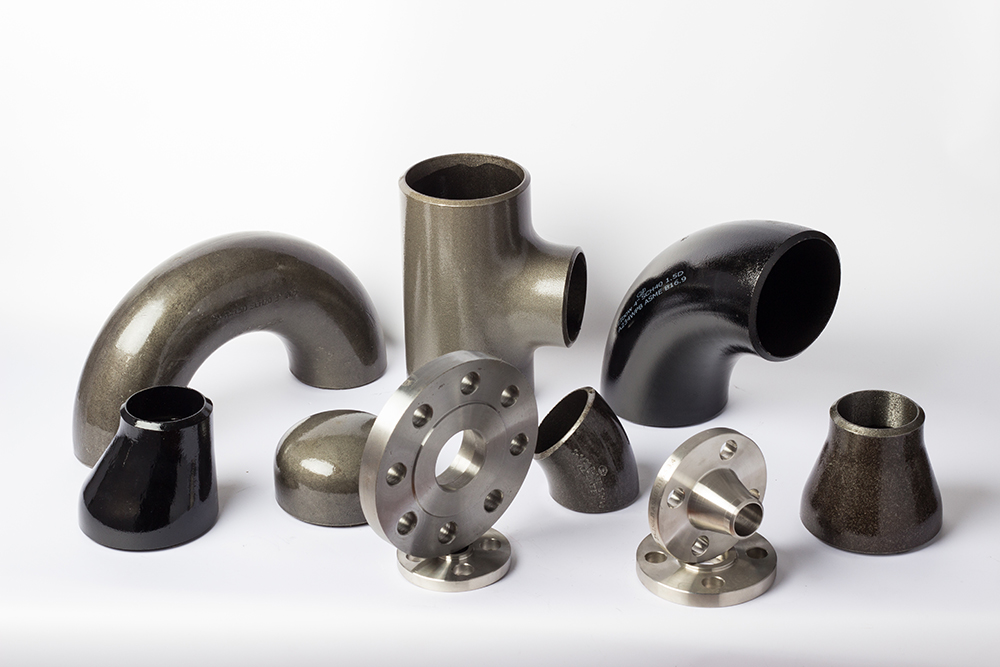

Raccords de Tuyauterie
Composants essentiels des réseaux industriels : changement de direction d’une ligne, modification de diamètre, raccordement entre différentes sections et assemblage de tuyauteries selon les exigences du projet.
Acier au carbone, inoxydable, allié, Duplex, Super Duplex, Inconel, Incoloy, Monel et autres alliages spéciaux, selon les normes et exigences des projets industriels.
Raccordement fiable • Haute pression • Résistance à la corrosion
01 • Types
Types de raccords
Coudes, tés, réducteurs, caps, croix et autres éléments, selon la configuration du réseau et les exigences du système.
Coudes – Elbows
Changement de direction d’une tuyauterie à 45°, 90° et selon les angles spécifiés.
Coude 45° · Coude 90° · Coude 180° · Long radius · Short radius · Rayon spécial
Tés – Tees
Création d’une dérivation : connexion d’une ligne principale à une ligne secondaire.
Equal Tee · Reducing Tee · Straight Tee · Tee spécial
Réducteurs – Reducers
Connexion entre deux tuyauteries de diamètres différents. Les formes et dimensions dépendent des exigences.
Concentrique · Excentrique
Caps – Bouchons
Fermeture d’extrémités de tuyauterie pour équipements et installations industrielles.
Elliptical Cap · Dished End · Pipe Cap · Cap sur mesure · Cap spécial
Cross – Croix
Quatre connexions pour des configurations de tuyauterie spécifiques, selon les contraintes d’installation.
Stub Ends
Éléments utilisés avec des brides libres pour faciliter le démontage et certaines connexions.
02 • Raccords forgés
Raccords Forgés – Forged Fittings
Pour les applications nécessitant une résistance mécanique et une tenue à la pression élevées. Références sélectionnées selon les paramètres et les exigences du projet.
03 • Matériaux
Raccords en différents matériaux
Emirerri Steel peut étudier les raccords dans différentes familles de matériaux. Les nuances sont données à titre d’exemple, selon type de raccord et disponibilité.
Acier au carbone
Pour les réseaux industriels, les applications mécaniques et les systèmes de tuyauterie.
ASTM A234 WPB · A105 · A420 WPL6
Acier inoxydable
Raccords pour environnements corrosifs, process chimiques et applications industrielles.
304 · 304L · 316 · 316L · 321 · 347 · 904L
Acier allié
Applications à haute température et dans des environnements exigeants.
Duplex & Super Duplex
Applications nécessitant une résistance mécanique et une résistance à la corrosion élevées.
2205 · 2507 · UNS S31803 · UNS S32750
Alliages de nickel
Matériaux spécialisés pour les environnements sévères et les applications exigeantes.
Inconel · Incoloy · Hastelloy · Monel
04 • Normes
Normes & Standards des raccords
Les raccords peuvent être fabriqués ou fournis selon différentes spécifications industrielles. La norme applicable dépend du type de raccord, du matériau et du projet.
ASME B16.9
Raccords à souder bout à bout fabriqués en usine (coudes, tés, réducteurs, caps…) couverts par cette norme.
ASME B16.11
Raccords forgés à emboîtement soudé (Socket Weld) et filetés (Threaded).
ASTM A234
Raccords corroyés en acier au carbone et allié pour températures modérées et élevées.
ASTM A403
Raccords corroyés en acier inoxydable austénitique.
ASTM A420
Raccords en acier au carbone et allié pour service à basse température.
ASTM A860
Raccords à souder bout à bout en acier à haute résistance (HSLA) pour certaines applications sous pression.
MSS SP-75
Raccords à souder bout à bout corroyés à haute résistance.
MSS SP-43
Raccords à souder bout à bout corroyés en acier inoxydable, notamment en épaisseurs légères.
EN 10253
Norme européenne des raccords à souder bout à bout (aciers non alliés, alliés et inoxydables).
05 • Dimensions
Dimensions des raccords de tuyauterie
Des dimensions spécifiques peuvent également être étudiées selon le dessin technique ou la spécification client.
Sélection selon
- NPS / DN
- Diamètre extérieur
- Épaisseur
- Schedule
- Type de raccord
- Type de connexion
- Norme de produit
- Classe de pression, si applicable
Tailles courantes
½” · ¾” · 1″ · 1¼” · 1½” · 2″ · 2½” · 3″ · 4″ · 5″ · 6″ · 8″ · 10″ · 12″ · 14″ · 16″ · 20″ · 24″ et plus
Exemples de tailles. Les dimensions, épaisseurs et raccordements doivent être confirmés selon la norme, le type de produit et les exigences du projet.
06 • Épaisseurs & Schedules
Épaisseurs & Schedules
Le choix du Schedule dépend de la pression, de la température, du diamètre, du matériau et de la conception du réseau. Les épaisseurs réelles dépendent de la norme et du diamètre nominal.
07 • Applications
Applications des raccords de tuyauterie
Des raccords adaptés à chaque secteur industriel.
Pétrole & Gaz
- Pipelines
- Réseaux de process
- Raffineries
- Installations offshore
- Équipements sous pression
Pétrochimie & Chimie
- Tuyauterie de process
- Connexions industrielles
- Réseaux chimiques
- Réservoirs
- Installations techniques
Production d'énergie
- Circuits vapeur
- Fluides industriels
- Équipements thermiques
- Centrales électriques
- Réseaux de tuyauterie
Eau & Dessalement
- Réseaux d’eau
- Traitement de l’eau
- Installations de dessalement
- Stations de pompage
Phosphates & Mines
- Tuyauterie de process
- Circuits de transfert
- Réseaux industriels
- Équipements hydrauliques
- Installations de maintenance
- Systèmes de tuyauterie
08 • Phosphates & Mines
Raccords pour Phosphates & Mines au Maroc
Les environnements soumis à la corrosion, aux produits chimiques, à l’humidité, aux contraintes mécaniques et aux conditions minières exigent une sélection appropriée des matériaux et des raccords.
Raccords selon les besoins du réseau
Coudes · Tés · Réducteurs · Caps · Cross · Stub Ends · Raccords forgés · Raccords spéciaux
Sélection selon la configuration du réseau et les conditions de service.
Choix des matériaux
Acier au carbone · Acier inoxydable · Acier allié · Duplex · Super Duplex · Inconel · Incoloy · Hastelloy · Monel
Compatibilité chimique et tenue en service à confirmer selon les spécifications techniques.
09 • Contrôle & Qualité
Contrôle & Qualité
Selon les exigences du projet, les certificats matière et les exigences contractuelles, notamment EN 10204 3.1, peuvent être étudiés selon la disponibilité.
Contrôle
Disponibilité
Contrôle dimensionnel
Selon exigences du projet
Contrôle visuel
Selon exigences du projet
Analyse chimique
Selon exigences du projet
Contrôle des propriétés mécaniques
Selon exigences du projet
PMI — Positive Material Identification
Selon exigences du projet
Certification matière
Selon exigences du projet
Contrôles non destructifs
Selon exigences du projet
Contrôle des soudures lorsque applicable
Selon exigences du projet
Contrôle de dureté
Selon exigences du projet
Contrôle de marquage
Selon exigences du projet
Certificats et documentation selon spécification
Selon exigences du projet
10 • Fourniture
Fourniture de raccords
Demandes étudiées selon les exigences du projet.
Matériaux
- Acier au carbone
- Acier inoxydable
- Acier allié
- Duplex / Super Duplex
- Inconel
- Incoloy
- Hastelloy
- Monel
Standards
ASME, ASTM, EN, DIN, JIS et autres références, selon le produit, le matériau et les exigences du projet.
Dimensions
DN / NPS, tailles, épaisseurs, classes et dimensions spéciales selon les spécifications applicables.
Demande de devis
Besoin de raccords de tuyauterie ?
Pour recevoir une offre, transmettre les éléments nécessaires à l’étude de votre besoin :
- Type de raccord
- Diamètre / NPS / DN
- Épaisseur / Schedule
- Matériau
- Norme
- Nuance
- Classe de pression ou spécification de service
- Application
- Certificats requis
- Quantité
